Logistieke trein LT06 – LT10 M / LT10 W

Compacte logistieke trein voor binnenlocaties

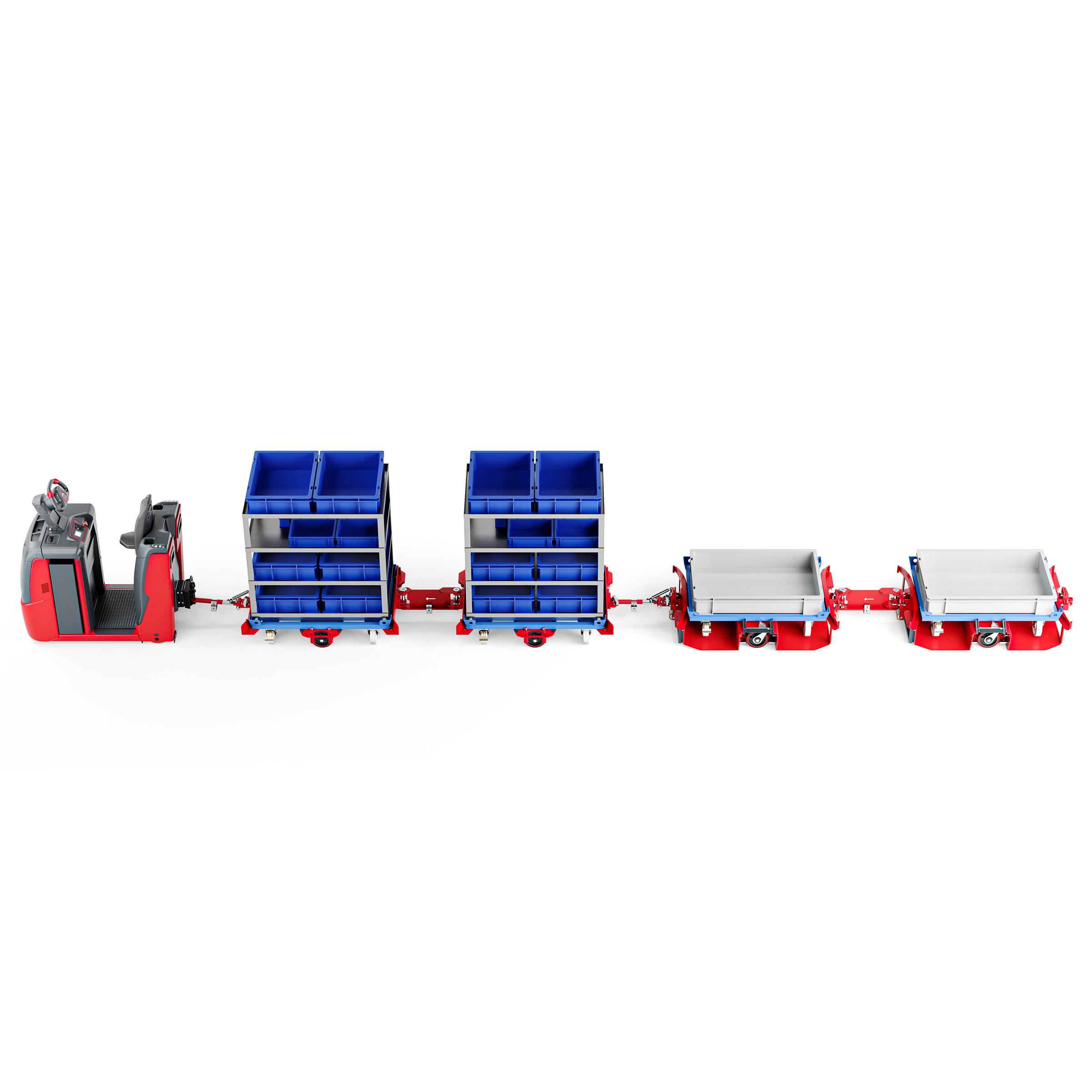

Dankzij hun compacte ontwerp zijn de LT06 - LT10 M / LT10 W logistieke treinopleggers ideaal om goederen door binnenlocaties te vervoeren. Ze worden voornamelijk gebruikt om materialen vanuit het magazijn naar verschillende assemblagelijnen binnen dezelfde hal te brengen. Er zijn twee verschillende aanhangwagenvarianten beschikbaar (M frame en W frame), gebaseerd op een ontwerp met één as en twee wielen. Hierdoor zijn ze extreem smal en wendbaar, wat vooral voordelig is in smalle gangpaden. Het lage gewicht van de frames betekent dat de trekkende truck snel kan rijden en dat de logistieke trein als geheel gemakkelijker te manoeuvreren is. De LT06 - LT10 M / LT10 W logistieke treinen zijn een kosteneffectieve oplossing voor standaard europallets, industriële pallets en kleinere containermaten.

Eigenschappen

Veiligheid

De LT06 - LT10 M / LT10 W hebben diverse veiligheidsfuncties voor een veilige werking. Een automatische startblokkering voorkomt dat de logistieke trein rijdt terwijl het laadframe is neergelaten. Het daalmechanisme van de aanhanger is uitgeschakeld tijdens het rijden. Een gepatenteerd ladingbevestigingssysteem houdt de lading op betrouwbare wijze vast. Het W frame heeft ook een redundant ladingzekeringssysteem. De hydraulische heffunctie kan optioneel worden vervangen door een elektrisch hefmechanisme. Dit maakt de logistieke treinen veiliger en stiller tijdens het gebruik. De voetbescherming vermindert het risico op letsel. Deze wordt standaard geleverd bij het W frame en is als optie leverbaar voor het M frame. Extra optionele uitrusting, zoals veiligheidsvlaggen, doorloopbeveiliging en weerbescherming, is op aanvraag verkrijgbaar.

Startblokkering bij neerlaten laadframes
Uitgeschakeld daalmechanisme tijdens het rijden
Gepatenteerd bevestigingssysteem voor laadframes
Ladingbevestigingssysteem voor het W frame
Optioneel elektrisch hefmechanisme

Ergonomie

De LT06 - LT10 M / LT10 W zijn ontworpen voor maximaal comfort. De M-frames worden op grondniveau geladen en gelost. Dit ontlast de bestuurder en vermindert het risico op fysieke belasting door herhaaldelijk tillen. Het W frame heeft een schuin platform dat het voor de bestuurder gemakkelijker maakt om de lastdragers te plaatsen en te verwijderen. De laadframes vergrendelen automatisch, terwijl het ontgrendelmechanisme handig op een ergonomische hoogte is gemonteerd en met een voet kan worden bediend. Daarnaast heeft het M-frame een ergonomisch uitwerpmechanisme dat de lading van achteren naar de operator toe beweegt zodra hij de vergrendeling loslaat.

Automatische vergrendeling laadframe
Gemakkelijk met de voet te ontgrendelen
Ergonomisch uitwerpmechanisme voor het M frame
M frame: Trailers laden en lossen op grondniveau
W-frame: Schuin platform vergemakkelijkt het plaatsen van de ladingdragers

Bediening

De LT06 - LT10 M / LT10 W aanhangwagens zijn verkrijgbaar in twee verschillende framevarianten: Als instapoplossing zijn de M-frames geschikt voor het vervoeren van lichtere ladingen op routes met dezelfde laad- en loszijde. De W-frames daarentegen kunnen aan beide zijden geladen en gelost worden, waardoor ze zeer flexibel zijn. Het compacte ontwerp met één as op twee wielen maakt de laadframes bijzonder wendbaar en maakt dynamische rijmanoeuvres mogelijk, zelfs in krappe ruimtes. Door het lage gewicht van de laadframes kan de trekker afstanden afleggen met hogere snelheden. Het laadframe gaat automatisch omhoog en omlaag, wat betekent dat ladingen snel kunnen worden afgehandeld. Als de bestuurder in de trekker stapt, worden de frames omhoog gebracht voor transport. Bij het verlaten van de truck worden ze weer neergelaten. De laadframes zijn uitgerust met soepel lopende positioneerhulpen, waardoor de wagens snel en eenvoudig te manoeuvreren zijn.

Compact ontwerp met één as voor gebruik in kleine ruimtes
Laag eigen gewicht maakt hogere rijsnelheden mogelijk
Het laadframe gaat automatisch omhoog en omlaag
Lichtlopende positioneerhulpen voor trolleys
W-frame: Handig laden en lossen aan beide zijden

Service

De LT06 - LT10 M / LT10 W bieden een hoge mate van beschikbaarheid met minimaal onderhoud. De onderhoudsintervallen van de trekker en het laadframe zijn gesynchroniseerd zodat onderhoudswerkzaamheden efficiënt gepland en uitgevoerd kunnen worden. Het eenvoudige frameontwerp met weinig onderdelen vermindert de hoeveelheid onderhoud die nodig is, wat resulteert in kostenefficiënt onderhoud. De laadframes kunnen op verzoek worden omgebouwd naar een elektrisch hefmechanisme. Hiervoor is slechts één hefmotor nodig, wat het onderhoud verder vereenvoudigt. Het mechanische vergrendelingsmechanisme en het disselsysteem zijn eenvoudig te onderhouden.

Gelijktijdig onderhoud voor aanhangers en trekker
Eenvoudig frameontwerp met weinig onderdelen
Onderhoudsarm disselsysteem en vergrendelingsmechanisme
Optioneel elektrisch hefmechanisme met hefmotor

Veiligheid
Ergonomie
Bediening
Service

De LT06 - LT10 M / LT10 W hebben diverse veiligheidsfuncties voor een veilige werking. Een automatische startblokkering voorkomt dat de logistieke trein rijdt terwijl het laadframe is neergelaten. Het daalmechanisme van de aanhanger is uitgeschakeld tijdens het rijden. Een gepatenteerd ladingbevestigingssysteem houdt de lading op betrouwbare wijze vast. Het W frame heeft ook een redundant ladingzekeringssysteem. De hydraulische heffunctie kan optioneel worden vervangen door een elektrisch hefmechanisme. Dit maakt de logistieke treinen veiliger en stiller tijdens het gebruik. De voetbescherming vermindert het risico op letsel. Deze wordt standaard geleverd bij het W frame en is als optie leverbaar voor het M frame. Extra optionele uitrusting, zoals veiligheidsvlaggen, doorloopbeveiliging en weerbescherming, is op aanvraag verkrijgbaar.
- Startblokkering bij neerlaten laadframes
- Uitgeschakeld daalmechanisme tijdens het rijden
- Gepatenteerd bevestigingssysteem voor laadframes
- Ladingbevestigingssysteem voor het W frame
- Optioneel elektrisch hefmechanisme
De LT06 - LT10 M / LT10 W zijn ontworpen voor maximaal comfort. De M-frames worden op grondniveau geladen en gelost. Dit ontlast de bestuurder en vermindert het risico op fysieke belasting door herhaaldelijk tillen. Het W frame heeft een schuin platform dat het voor de bestuurder gemakkelijker maakt om de lastdragers te plaatsen en te verwijderen. De laadframes vergrendelen automatisch, terwijl het ontgrendelmechanisme handig op een ergonomische hoogte is gemonteerd en met een voet kan worden bediend. Daarnaast heeft het M-frame een ergonomisch uitwerpmechanisme dat de lading van achteren naar de operator toe beweegt zodra hij de vergrendeling loslaat.
- Automatische vergrendeling laadframe
- Gemakkelijk met de voet te ontgrendelen
- Ergonomisch uitwerpmechanisme voor het M frame
- M frame: Trailers laden en lossen op grondniveau
- W-frame: Schuin platform vergemakkelijkt het plaatsen van de ladingdragers
De LT06 - LT10 M / LT10 W aanhangwagens zijn verkrijgbaar in twee verschillende framevarianten: Als instapoplossing zijn de M-frames geschikt voor het vervoeren van lichtere ladingen op routes met dezelfde laad- en loszijde. De W-frames daarentegen kunnen aan beide zijden geladen en gelost worden, waardoor ze zeer flexibel zijn. Het compacte ontwerp met één as op twee wielen maakt de laadframes bijzonder wendbaar en maakt dynamische rijmanoeuvres mogelijk, zelfs in krappe ruimtes. Door het lage gewicht van de laadframes kan de trekker afstanden afleggen met hogere snelheden. Het laadframe gaat automatisch omhoog en omlaag, wat betekent dat ladingen snel kunnen worden afgehandeld. Als de bestuurder in de trekker stapt, worden de frames omhoog gebracht voor transport. Bij het verlaten van de truck worden ze weer neergelaten. De laadframes zijn uitgerust met soepel lopende positioneerhulpen, waardoor de wagens snel en eenvoudig te manoeuvreren zijn.
- Compact ontwerp met één as voor gebruik in kleine ruimtes
- Laag eigen gewicht maakt hogere rijsnelheden mogelijk
- Het laadframe gaat automatisch omhoog en omlaag
- Lichtlopende positioneerhulpen voor trolleys
- W-frame: Handig laden en lossen aan beide zijden
De LT06 - LT10 M / LT10 W bieden een hoge mate van beschikbaarheid met minimaal onderhoud. De onderhoudsintervallen van de trekker en het laadframe zijn gesynchroniseerd zodat onderhoudswerkzaamheden efficiënt gepland en uitgevoerd kunnen worden. Het eenvoudige frameontwerp met weinig onderdelen vermindert de hoeveelheid onderhoud die nodig is, wat resulteert in kostenefficiënt onderhoud. De laadframes kunnen op verzoek worden omgebouwd naar een elektrisch hefmechanisme. Hiervoor is slechts één hefmotor nodig, wat het onderhoud verder vereenvoudigt. Het mechanische vergrendelingsmechanisme en het disselsysteem zijn eenvoudig te onderhouden.
- Gelijktijdig onderhoud voor aanhangers en trekker
- Eenvoudig frameontwerp met weinig onderdelen
- Onderhoudsarm disselsysteem en vergrendelingsmechanisme
- Optioneel elektrisch hefmechanisme met hefmotor

Technische specificaties

Model	Hefhoogte (mm)	Draaicirkel (mm)	Rijsnelheid met/zonder last (km/u)	Datasheet
LT06-M	40	1950	15	Downloaden
LT10-M	40	1950	15	Downloaden
LT10-W	40	1950	15	Downloaden

Opties

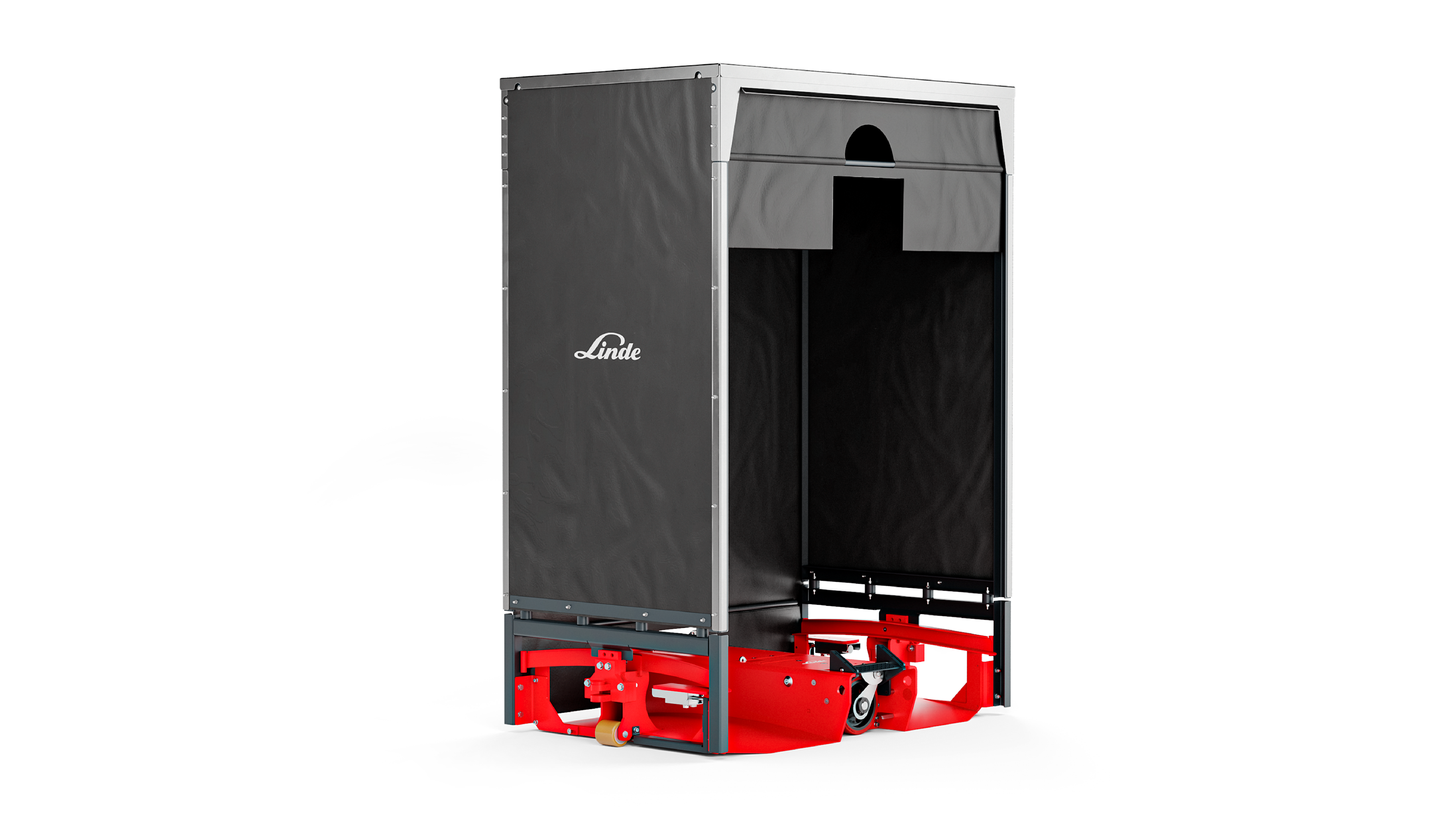

Bescherming tegen weersinvloeden

Voor zowel het M- als het W-frame is er een dekzeil beschikbaar dat over het frame getrokken kan worden. Het kan aan één kant worden geopend voor het M frame en aan beide kanten voor het W frame.

Achterlichten

Er is een LED-achterlichtset met vier functies, een magnetische houder en twee lampjes (knipperlicht, achterlicht, remlicht, kentekenplaatverlichting) verkrijgbaar in helder glas. De behuizing is waterdicht en gecertificeerd volgens e4 en ISO 1724.

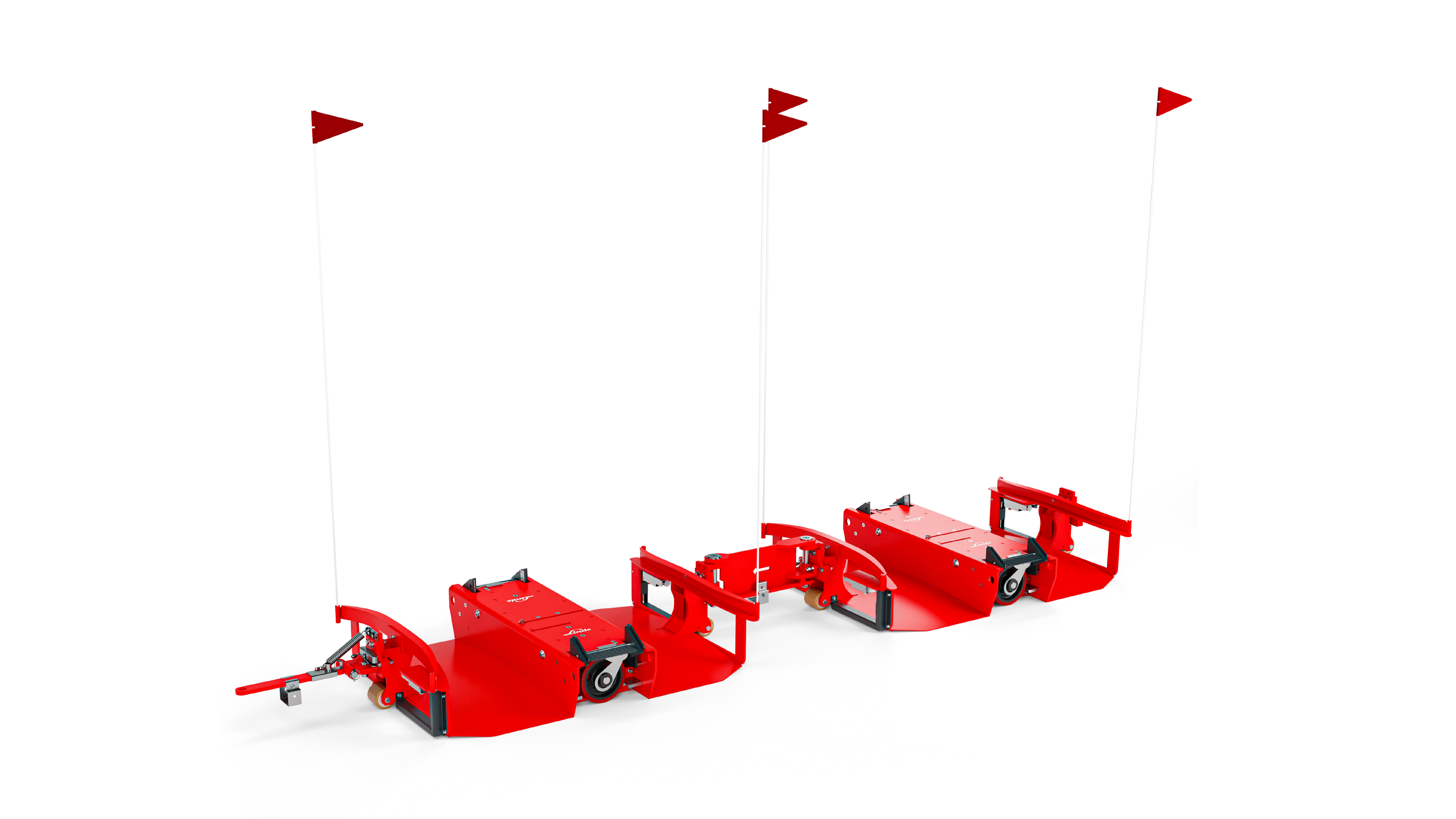

Veiligheidsvlaggen

Twee veiligheidsvlaggen zorgen ervoor dat de laadframes altijd duidelijk zichtbaar zijn - vooral wanneer je met weinig of geen lading rijdt.

Geschikt voor meerdere ladingdragers

In de standaardversie bieden de M- en W-frames plaats aan één trolley. M frames voor twee wagens en W frames voor drie wagens zijn optioneel verkrijgbaar.

Voetbescherming voor M frame

Een extra bevestiging op het M frame voorkomt dat bestuurders tijdens het werk met hun voet in het frame bekneld raken. Deze bescherming is standaard beschikbaar op het W frame vanwege het ontwerp.

Elektrisch hefmechanisme

De laadframes zijn standaard verkrijgbaar met een hydraulisch hefsysteem. Als optie kunnen ze ook worden uitgerust met een elektrisch hefmechanisme.

Doorloopbeveiliging

De ruimte tussen de frames kan worden beveiligd met een veiligheidsriem om te voorkomen dat mensen over de dissel van de aanhanger stappen. De band kan ook achteraf worden gemonteerd.

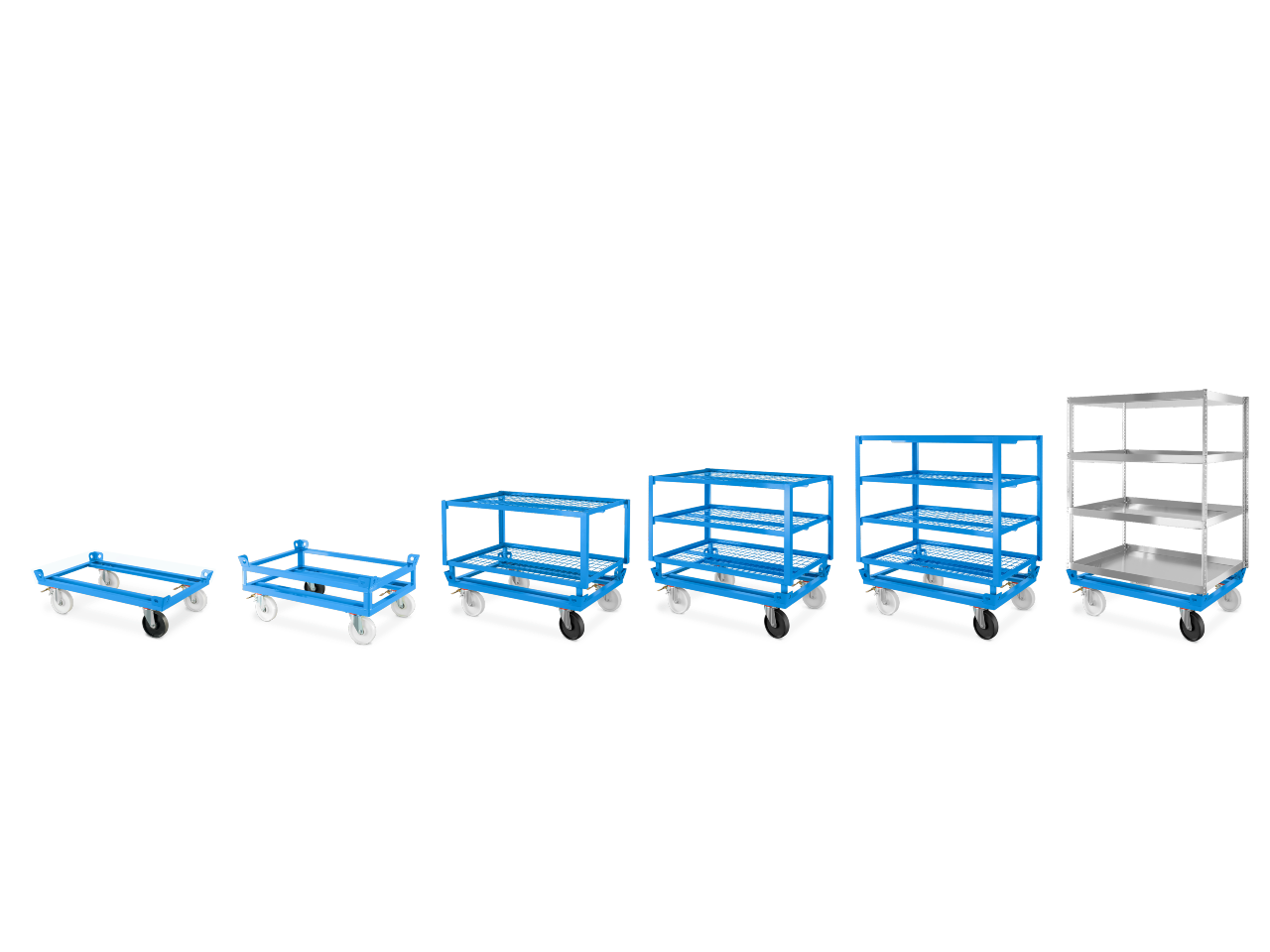

Trolleys

Linde heeft een reeks trolleyontwerpen voor een grote verscheidenheid aan ladingen voor alle modellen van de Linde logistieke treinen. Ze kunnen bijvoorbeeld worden uitgerust met modulaire bovenbouwstellingen.

Logistieke treinbesturing

Het geleidesysteem voor de logistieke trein coördineert de rijopdrachten en voorziet de bestuurders van de optimale routes. Het softwaredashboard toont alle essentiële informatie in één oogopslag en kan worden gebruikt om analyses te genereren voor procesoptimalisatie.
